■Aflair ScanPlot
新開発のスキャンプロットは、レーザーの集光径を最小に保ったまま最大1200x1800mmまで加工エリアをで拡張することが可能となり、スキャナー加工の可能性を飛躍的に高めます。3種類のモデルはそれぞれにユニークな特徴を有しており用途に合わせて選択頂けます。スキャンプロット全モデルにはスキャナー軸を固定させ、X,Y軸を走査させ加工を行なう新機能、ルーターファンクションを搭載しています。加工プログラム内でスキャナー加工とプロッター加工を組合わせた独自の加工を行なうことが可能となりました。また、スキャンプロットは専用の集塵システムを搭載しており広範囲に発生する粉塵や煙を効率的に除去し、製品への付着を防止します。

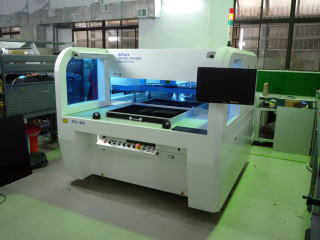

モデル名： ScanPlot Type I
ScanPlot Type I はレーザーキャビネット内をX,Y2軸方向に自走するスキャナーを搭載したモデルです。
スキャナーヘッドは片持ちタイプとなるため、レーザー加工部はオープンスペースとなり加工材料の設置、排出方法の自由度が高まります。
本システムは最小の設置スペースで、大きい材料の加工を可能
とした装置でインデックステーブルやコンベアーとの組み合わ
せにより高い生産性を実現します。
搭載可能なレーザー
・封切り型炭酸ガスレーザー（パルス、CW / 50-200W）
・Yb:ファイバーレーザー（Q-SW、MOPA、CW / 10-100W)
・Nd:YAG、Nd:YVO4 （IR、SHG、THG / 2-100W)
モーションシステム/ ストローク
X軸：ボールスクリューアクチュエータ / 300-900ｍｍ
Y軸：ボールスクリューアクチュエータ / 300mm
Z軸：ボールスクリューアクチュエータ / 100-300ｍｍ
アプリケーション
切断、穴あけ、スクライビング、溶着、表面改質等
加工対象素材
各種フィルム、紙、樹脂、ガラス、金属、木材、石材
オプション
・安全等級クラス1遮光エンクロージャー
・インデックステーブル
・低ドリフト高精度スキャナー
・回転軸
・位置補正用ビジョンシステム
・テレセントリックレンズ
