レーザー加工の可能性を探り新たな付加価値の創出を目指します。

■Aflair ScanPlot


新開発のスキャンプロットは、レーザーの集光径を最小に保ったまま最大1200x1800mmまで加工エリアをで拡張することが可能となり、スキャナー加工の可能性を飛躍的に高めます。3種類のモデルはそれぞれにユニークな特徴を有しており用途に合わせて選択頂けます。スキャンプロット全モデルにはスキャナー軸を固定させ、X,Y軸を走査させ加工を行なう新機能、ルーターファンクションを搭載しています。加工プログラム内でスキャナー加工とプロッター加工を組合わせた独自の加工を行なうことが可能となりました。また、スキャンプロットは専用の集塵システムを搭載しており広範囲に発生する粉塵や煙を効率的に除去し、製品への付着を防止します。

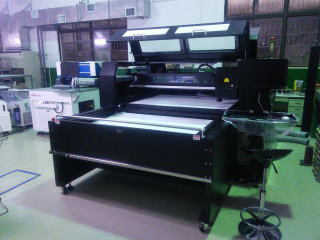

モデル名: ScanPlot Type II




ScanPlot Type IIは高精度X、Y、2軸リニアモーターアクチュエータにスキャナーヘッドおよび固定光学切断ヘッドを搭載したフルファンクションモデルです。
広域に於いて高精度の位置決めが可能となり搭載するビームスイッチユニットにて光路を切替えスキャナー加工と固定光学切断ヘッドでの加工を行う新発想のレーザー加工システムです。スキャナー加工と切断ヘッドでの加工はスキャナー加工用ソフトウエアで制御し、同一プログラム内で加工を自由に切り替える事が可能です。
安全クラス1のエンクロジャーを標準装備しており設置環境を選びません。
オプションのCNCコントローラーを搭載する事によりプロッターシステムとして複雑な制御を必要とされる加工が可能となります。また装置の稼働率を高めるためテーブルエクスチェンジャーユニットを搭載することも可能です。

搭載レーザー
・封切り型炭酸ガスレーザー(100-600W)
・Yb:ファイバーレーザー(50-300W)
・Nd:YAG、Nd:YVO4 (2-100W)

モーションシステム/ ストローク
 X、Y軸:リニアモーターアクチュエータ / 400-1800mm
 繰返精度:<±10um
 Z軸:ボールスクリューアクチュエータまたは手動式 / 100mm

オプション
・CNCコントローラー
・低ドリフト高精度スキャナー
・位置補正用ビジョンシステム
・テレセントリックレンズ
・テーブルエクスチェンジャーユニット



 *加工範囲は、搭載するレーザー、要求集光径により異なります。

ソフトウエア
スキャナー、加工テーブル、ロール送りを一括コントロールが可能。
日本語表示、およびマーキングに対応。ガルバノおよびレーザーのディレイコントロール、ファーストパルス制御、オブジェクト毎のパラメーターセッティング、レイヤー設定、バースト機能  一つのソフトウエアでガルバノスキャナー、X,Y,Z軸、および回転軸の計6軸の制御が可能です。


CNCコントロール
スキャナーコントロールソフトに加えてPCベースのCNCコントローラーを搭載することにより任意の軌跡でXYテーブルの制御が可能固定光学切断ヘッド、ビームスイッチャーを備え、ガルバノスキャナーと瞬時に切り替えが可能になりスキャナーでの加工に加え高品質な切断加工も行えます。スキャナーコントロールプログラムがマスターとなりCNCコントローラーを制御するため、プログラム画面にオブジェクトを貼り付け、スキャナー加工または固定光学ノズルのいずれかを指示する事により内蔵したビームスイッチャーが光路を自動でを切替え加工を行ないます。


パフォーマンス
アフレアースキャンは高ピークレーザーと高速スキャナーで既存の機械加工またはレーザー加工では難しかったフィルム、不織布、紙素材に対して穴あけ、切断加工を素材への熱影響を最小限にし高速に加工します。
